LZB玻璃管浮子流量計主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、造紙、環保及科學研究等部門中用來測量單向非脈動的流量。LZB-F耐腐蝕型玻璃管浮子流量計主要用于有腐蝕性液體、氣體介質等的計量，生產工藝過程中用來檢測強酸（氫氟酸除外）、強堿、氧化劑、強氧化性酸、有機溶劑和其它具有腐蝕性氣體或液體介質的單相非脈動的流量。

普通型：主要適用于無腐蝕性介質的測量

耐腐型：主要適用于腐蝕性介質的測量。

全不銹鋼型：主要適用于衛生型及弱腐蝕性介質測量，能抗使用環境中的腐蝕性氣體。

不銹鋼耐腐型：主要適用于強腐蝕性介質測量，能抗使用環境中的腐蝕性氣體。

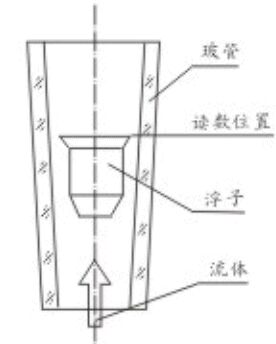

玻璃管浮子流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形玻璃管及其在內可以上下移動的浮子。當流體自下而上流經錐形玻璃管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三者的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。

測量范圍：水 (20℃) 5～200000 l/h，空氣（0.1013MPa 20℃） 0.03～4000 m/h

量程比：10:1（特殊型20：1）

精度等級：1.5 （特殊型1.0）

工作壓力：DN15～DN50 PN4.0MPa （特殊型25MPa），DN 80～DN100 PN1.6MPa （特殊型16MPa）

夾套壓力等級：1.6MPa

介質溫度：標準型 -80℃～+220℃，高溫型 300℃，襯PTFE型≤85℃

環境溫度：40℃～+120℃(電遠傳型≤65℃)

介質粘度：DN15：≤5mPa.s(H15.1～H15.3) ≤30mPa.s(H15.4～H15.9)，DN25：≤250mPa.s，DN50～DN150：≤300mPa.s

液晶顯示：瞬時流量顯示數值范圍:0～50000，累積流量顯示數值范圍:0～99999999

輸出標準信號:二線制4～20mA

脈沖信號:*小間隔50ms

報警信號:繼電器報警，觸點容量

供電標準型:24VDC(10.8VDC～36VDC)

交流型:220VAC(85～265VAC)

電池型:3.6@5.2AH鋰電池

連接方式：標準型：DIN2501

螺紋連接型：DIN11851或用戶指定

電氣接口：M20×1.5、PG11、1/2"NPT

整體高度：標準型:250mm(垂直安裝)

氣體面板式流量計技術指標 普通型

型號	公稱通徑mm	工作壓力MPa	基本誤差限%	范圍度	測量范圍
液體	氣體
LZB-2	Φ2	≤1	±4	1∶10	0.4～4	mL/min	6～60	mL/min
0.6～6	10～100
1～10	16～160
1.6～16	25～250
LZB-3	Φ3	≤1	±4	1∶10	2.5～25	40～400
4～40	60～600
6～60	100～1000
10～100	160～1600
LZB-4	Φ4	≤1	±4	1∶10	1～10	L/h	16～160	L/h
1.6～16	25～250
2.5～25	40～400
LZB-6	Φ6	≤1	±2.5	1∶10	2.5～25	40～400
4～40	60～600
6～60	100～1000
LZB-10	Φ10	≤1	±2.5	1∶10	6～60	100～1000
10～100	160～1600
16～160	250～2500
LZB-15	Φ15	≤0.6	±1.5	1∶10	16～160	250～2500
25～250	400～4000
40～400	600～6000
LZB-25	Φ25	≤0.6	±1.5	1∶10	0.04～0.4	m3/h	1～10	m3/h
0.06～0.6	1.6～16
0.1～1	2.5～25
LZB-40	Φ40	≤0.6	±1.5	1∶10	－－－－	4～40
0.16～1.6	6～60
0.25～2.5	－－－－
LZB-50	Φ50	≤0.6	±1.5	1∶10	0.4～4	10～100
0.6～6	16～160
1～10	－－－－
LZB-80	Φ80	≤0.4	±1.5	1∶10                         1∶5	1～10	50～500
1.6～16	80～400
7～30	－－－－
LZB-100	Φ100	≤0.4	±1.5	1∶10	5～25	120～600
8～40	200～1000
12～60	－－－－

注：以上規格（DN2～10）流量計均為側進側出，軟管或螺紋連接，下基座上帶針型流量調節閥。

玻璃浮子流量計液體流量均為以20℃清水標定刻度，氣體流量均以20℃、101325Pa空氣標定刻度。

根據用戶要求，可以做特殊流量的流量計，DN100通徑*大流量可達120m3/h，*大氣流量可達3500m3/h，也可進行特殊修正標定。
防腐型

型號	公稱通徑mm	工作壓力MPa	基本誤差限%	范圍度	測量范圍
液體	氣體
LZB-15F	Φ15	≤0.6	±4	1∶10	0.016～0.16	m3/h	0.25～2.5	m3/h
0.025～0.25	0.4～4
0.04～0.4	0.6～6
LZB-25F	Φ25	≤0.6	±2.5	1∶10	0.04～0.4	1～10
0.06～0.6	1.6～16
0.1～1	2.5～25
LZB-40F	Φ40	≤0.6	±2.5	1∶10	－－－－	－－－－
0.16～1.6	4～40
0.25～2.5	6～60
LZB-50F	Φ50	≤0.6	±2.5	1∶10	－－－－	－－－－
0.4～4	1～10
0.6～6	1.6～16
LZB-80F	Φ80	≤0.4	±2.5	1∶10                         1∶5	－－－－	－－－－
1～10	50～250
1.6～16	80～400
LZB-100F	Φ100	≤0.4	±2.5	1∶10	－－－－	－－－－
5～25	120～1600
8～40	200～1000

注：公稱通徑≤10mm以下耐腐型需訂做一般不帶針型調節閥。

根據客戶要求，可以生產高一級精度的耐腐型流量計。

流量計與被測介質接觸部分材料
